Descripción general del sistema
El sistema de submedición es una plataforma de gestión y recopilación de datos eléctricos inteligente, precisa, eficiente y segura. Es compatible con varios tipos de equipos medidores. Puede recopilar rápidamente datos de medidores con la ayuda de métodos de comunicación enriquecidos y puede recopilar y analizar en profundidad múltiples elementos de datos de manera integral. También puede entregar datos de electricidad a los clientes de manera oportuna a través de varios métodos, lo que mejora en gran medida la precisión y la velocidad de la recopilación de datos. Siempre buscamos satisfacer las necesidades de recopilación de datos de electricidad de los clientes y hacemos todo lo posible para garantizar que cada medidor esté estrechamente integrado en la red de datos para evitar que cualquier medidor quede aislado.
Características del sistema
El sistema de sub-medición es una solución altamente integrada dirigida principalmente a la industria energética, cuyo objetivo es mejorar la eficiencia, la precisión y la sostenibilidad de la gestión de la energía.
Innovación en Tecnología y Modernización
Tecnología de medición inteligente:Al utilizar equipos de medición avanzados y utilizar métodos de comunicación inalámbricos, por cable y otros, es compatible con múltiples categorías de datos y realiza una lectura automática remota de los datos del medidor.
Computación en la nube:Servicios de alojamiento en la nube, procesamiento de datos masivos y suministro de análisis-en tiempo real y en-profundidad del contenido de los datos utilizando modelos de algoritmos inteligentes, promoviendo el desarrollo innovador de negocios-basados en datos para la toma de decisiones corporativas-
Adquisición y gestión de datos
Recopilación de datos-en tiempo real:Recopile datos de medidores en tiempo real a través de redes inalámbricas o conexiones por cable, y recopile continuamente datos de operación de equipos en tiempo real para garantizar que la información obtenida sea precisa, correcta, oportuna y efectiva.
Integración y almacenamiento de datos:Todos los datos de los medidores se almacenan de forma centralizada y se estructuran mediante técnicas avanzadas de modelado de datos para su posterior análisis en profundidad-y generación de informes.
Servicio al cliente y experiencia
Servicio personalizado:Proporcione informes de datos personalizados según las necesidades del cliente y cree cuidadosamente soluciones de datos exclusivas en análisis de mercado, optimización de operaciones,-toma de decisiones, etc. a través de-una comunicación profunda con los clientes.
Interfaz de usuario:Cree una interfaz operativa simple y fácil-de-usar para que los usuarios puedan ver y administrar fácilmente su consumo de energía. Muestre datos de forma intuitiva en una variedad de formas, como gráficos e informes, para cultivar la conciencia sobre la conservación de energía y la reducción de emisiones.
Servicios de logística multi-canal
Servicios de logística y entrega:Apoyamos la entrega global. Estamos equipados con una variedad de canales logísticos y ofrecemos soluciones de entrega extremadamente flexibles. También apoyamos reservas personalizadas de tiempo de entrega para satisfacer al máximo sus diversas necesidades logísticas, de modo que cada lote de mercancías pueda llegar a su destino de manera segura, puntual y eficiente.
Soporte técnico postventa-
Desde el momento en que reciba el producto, nos comunicaremos con usted de inmediato para brindarle una gama completa de servicios de instalación, depuración y orientación técnica. No importa en qué país se encuentre, nuestros miembros han recibido una capacitación estricta y dominan los principios operativos y los puntos de instalación de diversos equipos, lo que brinda-soluciones integrales.
Servicio de garantía posventa-
Servicio de garantía del producto:El componente de potencia principal - el motor le proporciona un período de garantía de hasta diez años; Otros tipos de accesorios también disfrutan de un servicio de garantía de dos-años. No importa los problemas que encuentre durante el uso del producto, responderemos a sus necesidades lo antes posible.
Desarrollo SostenibleyProtección ambiental
Servicio de ahorro energético y reducción de emisiones:A través de un análisis de datos preciso, mediante la implementación de sensores de alta-precisión en varios equipos y enlaces de consumo de energía, podemos localizar con precisión los puntos de desperdicio de energía y proteger el medio ambiente.
Cuadrícula verde:Apoyar la integración y gestión de las energías renovables, regular con precisión el acceso a la energía a la red y almacenar eficazmente el exceso de electricidad mediante la construcción de instalaciones de almacenamiento de energía, de modo que se pueda suministrar energía limpia de forma continua.
Seguridad y cumplimiento
Seguridad de datos:Garantía de seguridad de los datos: al introducir la mejor tecnología de cifrado de datos, los datos de cada usuario se cifran durante todo el proceso, desde la recopilación, la transmisión y el almacenamiento, lo que permite que la información confidencial fluya en forma de texto cifrado para evitar el riesgo de fuga de datos.
Cumplimiento:Garantía de cumplimiento del sistema: Cumplir con los estándares y regulaciones internacionales y locales de la industria eléctrica como IEC61850. Ya sea un sistema de subestación inteligente-a gran escala o un pequeño sistema de monitoreo de energía distribuida, garantía de cumplimiento, operación estable y eficiente.
Colaboración y ecosistema
Asociación:Establecer asociaciones con fabricantes de equipos, proveedores de software, empresas de telecomunicaciones y otras industrias en diversos campos para construir un ecosistema abierto. Desde el comienzo de la intención de cooperación, llevaremos a cabo-discusiones estratégicas integrales con varios socios, conectaremos con precisión los recursos ventajosos de todas las partes y garantizaremos una estrecha cooperación en investigación y desarrollo de tecnología, suministro de productos, soporte de servicios y otros vínculos.
A través de estos aspectos, los sistemas de sub{0}}infraestructura de medición avanzada (AMI) de submedición no solo brindan a las compañías eléctricas herramientas operativas eficientes e inteligentes, sino que también ofrecen a los usuarios finales una experiencia de consumo de electricidad más conveniente, transparente y respetuosa con el medio ambiente.
Aplicación de la solución de submedición
Compañías eléctricas
Para las compañías eléctricas, las capacidades de monitoreo en tiempo real- y los métodos de gestión inteligente de la infraestructura de medición avanzada (AMI) pueden controlar integralmente el consumo de energía, optimizar con precisión la estructura de distribución de energía, mejorar en gran medida la eficiencia energética y reducir de manera efectiva los gastos y los errores de datos derivados de la lectura manual de medidores.
Grandes usuarios industriales
El sistema de infraestructura de medición avanzada (AMI) es la mejor opción para los usuarios de la industria eléctrica. Las capacidades avanzadas de recopilación de datos y análisis inteligente pueden optimizar el consumo de energía en los procesos de producción, reducir las emisiones y ahorrar energía, monitorear el estado de operación del equipo en tiempo real y brindar alerta temprana sobre posibles riesgos de falla.
Usuarios comerciales y residenciales
El sistema de Infraestructura de Medición Avanzada (AMI) es un ama de llaves. Proporciona a los usuarios información extremadamente precisa y{1}}sobre el uso de electricidad en tiempo real, lo que les permite conocer su propio consumo de electricidad. Con la ayuda de este sistema, los usuarios pueden obtener informes de uso de electricidad que cubren datos de uso de electricidad de varios electrodomésticos en diferentes momentos.
Función del sistema
Sistema de infraestructura de medición avanzada (AMI) sub-metro: con un diseño de arquitectura inteligente y aplicaciones de tecnología-de vanguardia, ha creado un sistema de recopilación eficiente, análisis preciso y gestión inteligente para los proveedores de energía, y también ha creado una nueva experiencia energética más cómoda, más clara y más respetuosa con el medio ambiente para la mayoría de los usuarios finales. Desde el lado del suministro de energía, el sistema utiliza sensores avanzados y redes de comunicación para lograr una recopilación de segundo-nivel y una transmisión rápida de datos de medidores, lo que permite a los proveedores de energía captar la dinámica del consumo de energía en tiempo real, predecir con precisión las tendencias del consumo de energía, optimizar las estrategias de distribución de energía y mejorar en gran medida la eficiencia operativa y los niveles de gestión.
La lectura manual de medidores es ineficiente, costosa, propensa a errores-y carece de puntualidad.
La lectura remota de medidores es eficiente y reduce los costos operativos;
Rendimiento de simultaneidad de un millón de niveles para dispositivos masivos;
La recopilación programada tiene una alta tasa de éxito y precisión.
Los datos sobre el uso de electricidad no se recopilan de manera oportuna, lo que dificulta el cálculo de las pérdidas de las líneas durante la transmisión.
El consumo de electricidad se calcula con una precisión de nivel-minuto;
Los cálculos diarios de pérdidas de línea se actualizan puntualmente todos los días para ayudarle a analizar fácilmente las pérdidas de línea.
El registro de la información de la ubicación de la instalación del medidor es engorroso.
Se proporciona una aplicación para registrar directamente información de posicionamiento en-el sitio durante la instalación;
La funcionalidad GIS permite ver la distribución de las ubicaciones de los medidores eléctricos en la página web.
Requiere fuente de alimentación, red, sala de servidores, servidores y personal de operaciones de TI dedicado.
Nuestra empresa mantiene la compra de la versión SaaS, sin necesidad de implementación adicional, lista para usar en el momento de la compra.
Al comprar la versión SaaS, podrá disfrutar inmediatamente de las últimas funciones sin tener que esperar.
SaaS tiene un sistema de alarma y monitoreo más completo, por lo que no hay necesidad de preocuparse por el tiempo de inactividad del servicio.
Implementación de alta disponibilidad para un rendimiento estable del servicio.
Nuestra empresa actualizará oportunamente las configuraciones de los servidores de acuerdo con el volumen de negocios, por lo que no hay necesidad de preocuparse de que el crecimiento del negocio ejerza presión sobre los servidores.
Admite SaaS, servidores en la nube e implementación privada.
Los retrasos en el cálculo del volumen y los ciclos de liquidación excesivamente largos prolongan el período de facturación de los cargos eléctricos.
Las tareas programadas para lectura, re-lectura de medidores y cálculo automático del consumo horario, diario, semanal y mensual permiten la generación oportuna de facturas de electricidad;
Junto con un sistema prepago patentado, esto puede reducir el riesgo de atrasos, simplificar el procesamiento de facturas y mejorar la eficiencia y la conveniencia.
Para los usuarios -infractores a largo plazo, solo pueden desconectarse manualmente en el-sitio.
La desconexión y reconexión remota se puede realizar o automatizar a través del sistema API/facturación.

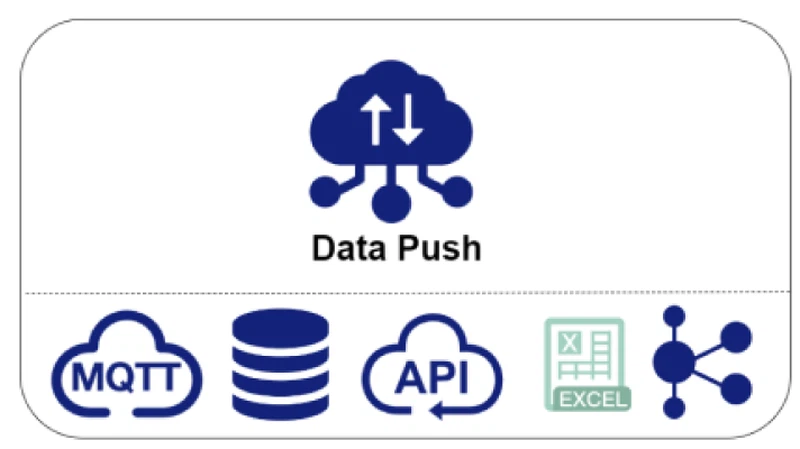

Compartir datos
Admite API/MQTT/base de datos/Kafka para enviar datos a otras aplicaciones;
Admite que los clientes administren sub-medición a través de API, lo que facilita la integración en las aplicaciones del cliente;
Junto con nuestro sistema de facturación patentado para administrar usuarios, edificios y facturación de prepago;
Junto con nuestro-sistema interno de gestión de energía para realizar análisis de eficiencia y consumo de energía para fábricas, parques, escuelas, centros comerciales, etc.;
Admite informes de facturación personalizados y exporta hojas de cálculo de Excel de uso por hora, día, semana y mes.
Los métodos para la prevención del robo de electricidad están desactualizados y no pueden detectar el robo de electricidad con prontitud.
Es posible recopilar y consultar eventos de alarma del medidor, como apertura y destapado de tapa, corte de energía e interferencias magnéticas fuertes.
Las notificaciones de alarma contra robo se pueden configurar para que se envíen por correo electrónico o mensajes de texto para recibir alertas oportunas.
El monitoreo de la calidad de la energía eléctrica no es oportuno y no se pueden visualizar datos históricos.
Es posible recopilar y especificar la hora para ver los datos históricos de PQ;
Se encuentran disponibles notificaciones configurables por correo electrónico/SMS (bajo voltaje, sobrevoltaje, falta de voltaje, etc.).
La configuración de la relación del transformador es inconveniente; el cálculo del uso de medidores que involucran transformadores de corriente es complicado
Leer/configurar de forma remota la relación del transformador para el transformador de corriente y crear registros de configuración para consultar;
Calcule el consumo de electricidad real en función de la relación de transformador establecida.
Compatible con múltiples factores de forma, múltiples protocolos y varios métodos de comunicación.
Múltiples métodos de comunicación: Red pública, Red privada, 4G, GPRS, NB-IoT, Ethernet, LoRa, Bluetooth, G3-PLC;
Admite múltiples protocolos, incluidos, entre otros: DLMS, Modbus, línea de comandos;
Admite la gestión de múltiples tipos de medidores.
Estructura eléctrica desorganizada, gestión de relaciones jerárquicas.
Gestión clara de la estructura eléctrica, admite la generación automática de topología eléctrica.
Gestión caótica de los proyectos de suministro eléctrico.
Apoya la división regional y la gestión del ciclo de vida de proyectos de suministro de energía.
Arquitectura del sistema
Esquema de acoplamiento de datos del sistema
El sistema de sub-medición proporciona los dos métodos siguientes para interactuar con el sistema de facturación.
1.Integración API
Flexibilidad y capacidad de respuesta-en tiempo real
Fácil de integrar y mantener
Intercambio de datos seguro
2.Integración de la base de datos del centro de datos
Almacenamiento en búfer y desacoplamiento
Preprocesamiento de datos
Compatibilidad y escalabilidad
Seguridad y aislamiento de datos
Elementos de la solución
Compatibilidad con múltiples-proveedores y múltiples-protocolos
Tecnología de comunicación de enlace descendente múltiple
Protocolo CIM estándar para la integración de aplicaciones-de terceros
Rendimiento de simultaneidad de un millón de niveles para conectividad de dispositivos y recopilación de datos a gran escala
Implementación de alta disponibilidad para un rendimiento estable del servicio
Robusto mecanismo de ciberseguridad para garantizar la transmisión de datos.
Visualización de mapas GIS para la gestión de activos
Supervisión operativa-en tiempo real
Elementos -Sistema de facturación
El sistema de facturación es un sistema de gestión inteligente que se utiliza para la facturación de agua y electricidad y el análisis estadístico en diversos entornos, como comunidades de propiedades, grandes centros comerciales, apartamentos, edificios de oficinas, parques industriales, dormitorios y fábricas. Reemplaza la lectura manual de medidores con lectura remota automática de medidores, abordando problemas de baja eficiencia, altas tasas de error y procesos de facturación complejos.
El sistema se basa en la aplicación generalizada de redes y el entorno maduro de la tecnología de Internet de las cosas (IoT). Utiliza una arquitectura de sistema PTZ avanzada, lo que permite la depuración, el mantenimiento y la interacción de datos remotos con software externo-de terceros.
Las características clave del sistema incluyen lectura integrada de agua y electricidad, integración de operación y mantenimiento de equipos, diversas capacidades de generación de informes, control remoto de válvulas para equipos e integración con sistemas de facturación de terceros-para satisfacer las necesidades de gestión de facturación de energía hidroeléctrica de los clientes.
Lectura de medidores inalámbricos
Sin cableado, fácil mantenimiento
Operación y mantenimiento integrados
El equipo terminal es operado y mantenido por nuestra empresa en su conjunto, reduciendo los costos para el cliente.
Informe multidimensional
Facilitar que el personal financiero verifique las facturas y mejore la eficiencia del trabajo.
Facturación
La facturación a través del sistema de facturación, los datos de electricidad y los datos de facturación se proporcionan juntos
Desconexión remota
Puede controlar remotamente desconectar la fuente de alimentación para resolver el problema de los atrasos maliciosos.
lista blanca
El miembro de la lista blanca todavía suministra energía cuando el usuario está en mora
Elementos -Sistema EMMS
EMS (sistema de gestión de energía) es un sistema de análisis de gestión de energía desarrollado para el lado de la demanda de energía y proporciona una solución integrada. EMMS se basa en el sistema de administración de energía, a través de la segmentación y estadísticas de todo el consumo de energía del lado del usuario, con datos y gráficos intuitivos para los gerentes o-tomadores de decisiones para mostrar el uso de todo tipo de consumo de energía, a través de una gestión fina para descubrir puntos de alto consumo de energía o hábitos de consumo de energía irrazonables, ahorrar energía. Proporcione soporte de datos precisos a los usuarios para una mayor transformación-de ahorro de energía o actualización de equipos. Admite dos modos de acceso: modo SaaS de red pública e implementación de red privada.
Pantalla de inicio
Resumen de uso de energía, resumen de transformador, carga de transformador, tendencia de uso de energía, etc.
Análisis del consumo de energía.
Cantidad de potencia activa y reactiva, factor de potencia de potencia activa y reactiva, voltaje y corriente, etc.
registro de gastos
Hay cargos de electricidad básicos, cargos de electricidad de habla y valle, cargos de electricidad de ajuste de energía, etc.
Análisis de eficiencia energética
Consumo de energía de cada equipo, consumo de energía detallado, etc.
Registro de operación
Registro de alarma, configuración del valor de acometida del medidor, registro de alarma del sensor, etc.
Configuración de parámetros
Gestión de archivos, esquema de cobro, gestión de sistemas, etc.

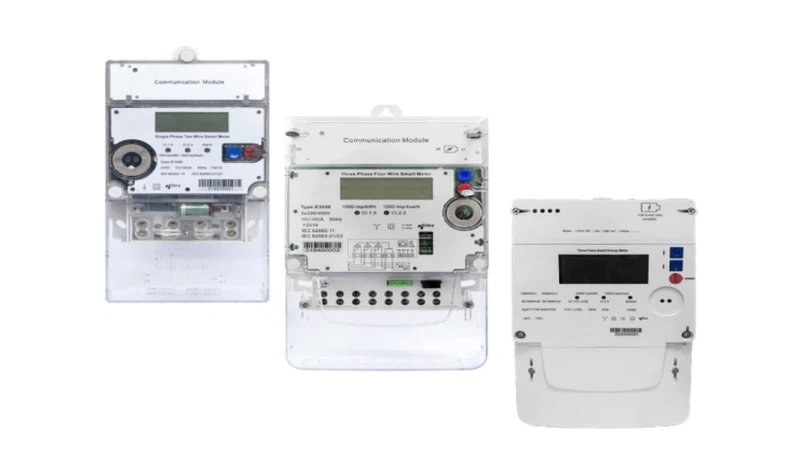

Elementos - Medidor Inteligente
Diseño modular
El COM. El módulo es reemplazable, admite LoRa, PLC, 3G, 4G, etc.
Control de carga
El relé interno logra desconectar/reconectar de forma remota
Medición neutra
Admite medición de fase y neutro para evitar la pérdida de energía debido a manipulaciones
Monitoreo de manipulación y fraude
Detección de alarma por cubierta abierta, derivación, cableado incorrecto, falta de fase/netural, etc.
Alarma empujando a HES inmediatamente.
Almacenamiento de datos
Registro de eventos de calidad de la red (sobretensión, baja tensión, corriente inversa...)
12 datos históricos de facturación y 100 días de datos de perfil de carga.
Admite hasta 8 tarifas (función TOU)
Energía de respaldo
Supercondensador interno y batería reemplazable para admitir visualización/RTC/detección de eventos
Elementos - Din-Medidor de carril +Módulo de carril Din-
Medidor de carril Din-
El medidor se puede conectar con varios Tech COMM. Módulo vía RS485.
Almacenamiento de datos
Registro de eventos de calidad de la red (sobretensión, baja tensión, corriente inversa...)
12 datos históricos de facturación y 100 días de datos de perfil de carga.
Energía de respaldo
El medidor se puede conectar con un módulo de batería reemplazable para admitir visualización/RTC/detección de eventos.
Módulo de carril Din-
El módulo admite tecnología de comunicación celular (GPRS/4G/NB-loT), LoRa y WIFI, y pueden ser
Se conecta fácilmente con el medidor de carril Din-a través de RS485.
Elementos - DCU
Descripción:
El concentrador de datos C3001 adopta el sistema operativo Linux y AMR CPUIMX6ULL (Cortex-A7), maneja la comunicación bidireccional-entre el sistema de cabecera (HES) y los medidores inteligentes.
El C3001 lee los datos de medición automáticamente y puede enviar datos al sistema o almacenar datos para que HES los recupere posteriormente.
Funciones principales:
Admite comunicación con 500 metros para tecnología de comunicación PLC.
Configurable para tareas programadas
Admite sincronización del RTC de medidores y DCU
Admite servidor TCP/IP y modo cliente
Admite actualización de firmware DCU
Actualización del firmware del medidor de soporte
Recopilar automáticamente el perfil de carga
Cobrar automáticamente la facturación
El soporte registra todos los eventos importantes del medidor
Lectura y escritura de contadores-bajo demanda por parte de HES
Elementos - Otros
contador de agua inteligente
Se adapta al uso residencial y industrial a pequeña escala para empresas de servicios de agua. Tecnología de comunicación inalámbrica NB-loT o LoRawan.
Método de dosificación volumétrica
Contador de tipo seco-(cubierta de plástico o latón, para mantener una lectura clara a largo plazo)
Tipo dividido de MIU y más.
Alta precisión
Instalado en cualquier posición, rango de medición no inferior a R160
Sensores inteligentes
Sensor inalámbrico de temperatura y humedad
Sensor infrarrojo inalámbrico
Sensor magnético inalámbrico
