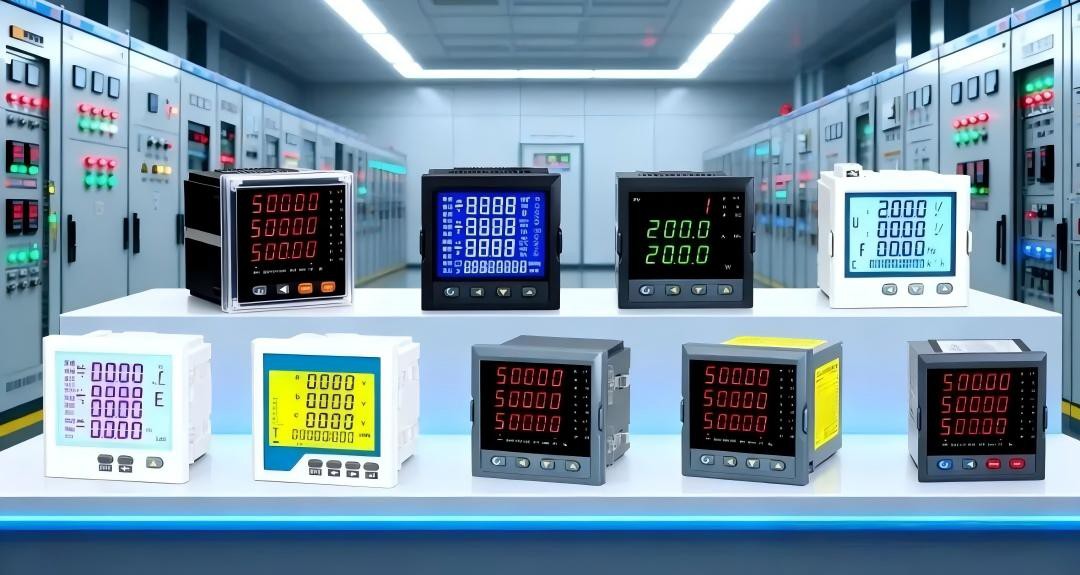

Conceptos básicos y características funcionales de los medidores de potencia multifunción.
Un medidor de potencia multifunción es un medidor inteligente con múltiples funciones, como medición programable, visualización, comunicación digital y salida de pulsos de energía eléctrica.
En términos de funciones de medición, puede medir con precisión todos los parámetros eléctricos comunes, incluido el voltaje trifásico, la corriente trifásica, la potencia activa, la potencia reactiva, la frecuencia, el factor de potencia y la energía eléctrica de cuatro-cuadrantes. Su alta precisión de medición puede cumplir con los requisitos de precisión de la mayoría de los escenarios de aplicaciones industriales.
El medidor de potencia multifunción está equipado con una interfaz de comunicación RS485 y admite el protocolo de comunicación MODBUS-RTU, lo que permite su uso en red o de forma independiente. Los usuarios pueden cambiar cómodamente las pantallas y configurar los parámetros del medidor en-el sitio, lo que proporciona una gran flexibilidad.
Escenarios de aplicación de medidores de potencia multifunción
Los medidores de potencia multifunción tienen una gama extremadamente amplia de aplicaciones, cubriendo casi todos los escenarios que requieren monitoreo eléctrico.
En el campo de la producción industrial, pueden monitorear los parámetros eléctricos en las líneas de producción, ayudando a las empresas a optimizar el consumo de energía y garantizar el funcionamiento seguro de los equipos.
En edificios inteligentes, los medidores de energía multifunción pueden medir el sistema eléctrico de todo el edificio, eliminar posibles riesgos de seguridad y mejorar la eficiencia en la utilización de energía.
En el campo de la automatización de sistemas eléctricos y redes de distribución,Los medidores de potencia multifunción son adecuados para escenarios como la automatización de subestaciones, la automatización de redes de distribución y el monitoreo de energía en áreas residenciales. Se pueden utilizar para el monitoreo y la gestión integral de parámetros eléctricos en varios circuitos entrantes y circuitos salientes de alta-capacidad, lo que proporciona una garantía importante para el funcionamiento seguro y estable de los sistemas de energía.
Con el desarrollo de nuevas tecnologías energéticas, los medidores de energía multifunción también desempeñan un papel importante en las microrredes y los sistemas de energía renovable. Según la norma nacionalCódigo para Puesta en Marcha y Aceptación de Microrred Conectada a Red de Distribución, la puesta en servicio y la aceptación de la interconexión de microredes requieren el uso de instrumentos de medición eléctrica precisos para la depuración y verificación del sistema.
Diferencias técnicas con los medidores de energía eléctrica
La función principal de un medidor de energía eléctrica es medir con precisión la energía eléctrica activa o reactiva. Se utiliza principalmente para acuerdos comerciales de energía y sirve como base legal para el cálculo de costos entre proveedores de energía y consumidores.
Función principal: Su función es relativamente especializada - acumula el consumo de energía con alta precisión y garantiza que los datos no puedan ser manipulados.
Escenarios de aplicación: Normalmente se aplica en puntos de liquidación entre compañías eléctricas y usuarios, como las principales líneas entrantes de empresas y hogares residenciales.
1.Diferencias fundamentales en los sistemas de certificación: CPA obligatoria versus certificación de acceso al mercado
Los requisitos de certificación son una de las marcas distintivas más destacadas entre ambos, y se basan en si se utilizan para acuerdos comerciales legales.
| Dimensión de característica | Instrumento de potencia multifunción | Medidor de energía |
|---|---|---|
| Propósito central | Monitoreo del sistema, gestión de energía, diagnóstico de fallas. | Acuerdo de comercio de energía, medición legal (legal) |
| Enfoque funcional | Medición, análisis de datos, control y alarmas de múltiples-parámetros en tiempo real- | Medición de energía eléctrica de alta-precisión |
| Protocolos de comunicación | Protocolos industriales comunes como Modbus-RTU | Protocolos-específicos de la red eléctrica, como DL/T 645 |
| Estructura Física | Sin sellado; conveniente para la configuración y depuración de parámetros | Debe estar sellado para evitar la apertura no autorizada o la manipulación de datos. |
| Gestión de datos | Los usuarios pueden borrar los valores de energía según los requisitos de gestión. | Las lecturas de energía no deben borrarse, lo que garantiza la validez continua de los datos de liquidación. |
2.Certificación CPA obligatoria para medidores de energía eléctrica

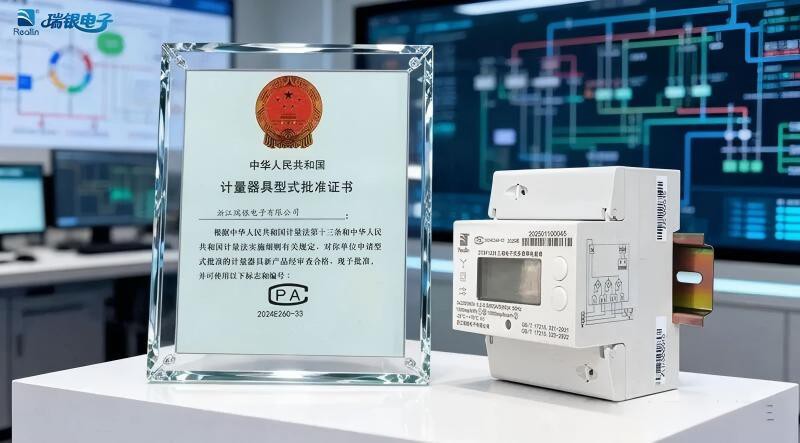

CPA (Certificado de aprobación de patrón de instrumentos de medición) es un sistema de certificación obligatorio implementado por China para instrumentos de medición.
● Propósito: Garantizar que los medidores de energía eléctrica utilizados para la liquidación comercial sean precisos, justos y confiables, y que sus datos tengan validez legal. Los medidores de energía eléctrica sin certificación CPA no pueden venderse en China ni utilizarse con fines de liquidación.
● Marcado: Los medidores de energía eléctrica deben exhibir el logo de CPA y el número de certificado en sus placas de identificación.
3.Requisitos de certificación para medidores de potencia multifunción
● Certificación CPA no-obligatoria: Dado que los medidores de potencia multifunción se utilizan principalmente para monitoreo y gestión internos y no participan directamente en la liquidación comercial, generalmente no se les exige obtener la certificación CPA.
● Otras certificaciones: Aunque la certificación CPA no es obligatoria, los medidores de potencia multifunción a menudo necesitan pasar otros tipos de certificaciones cuando ingresan a mercados específicos o cumplen requisitos funcionales específicos. Por ejemplo, la certificación CE es una marca de certificación de seguridad obligatoria para productos que ingresan al Espacio Económico Europeo, lo que indica que el producto cumple con los requisitos de seguridad, salud y protección ambiental de la UE.
conclusión
Como equipo importante en los sistemas modernos de monitoreo de energía, los medidores de energía multifunción se han convertido en dispositivos clave indispensables en la automatización industrial, las redes inteligentes y los sistemas de administración de energía, gracias a sus ventajas como la integración multifunción-, la medición de alta-precisión, potentes capacidades de comunicación y configuración flexible.
En comparación con los medidores de energía eléctrica, que se utilizan principalmente para la medición de energía, los medidores de energía multifunción tienen ventajas obvias en diversidad funcional, complejidad técnica e integración de sistemas, y pueden cumplir con los requisitos más altos de los sistemas de energía modernos para un monitoreo refinado y una gestión inteligente.
